陶艺学堂---陶与瓷的区别

来源：富陶国际陶文化      发布时间:2012-2-23 15:27:27

  1.作胎原料不同

 陶器使用一般黏土即可制坯烧成，瓷器则需要选择特定的材料，以高岭土作坯。烧成温度在陶器所需要的温度阶段，则可成为陶器，例如古代的白陶就是如此烧成的。高岭土在烧制瓷器所需要的温度下，所制的坯体则成为瓷器。但是一般制作陶器的黏土制成的坯体，在烧到1200℃时，则不可能成为瓷器，会被烧熔为玻璃质。

  2.胎色不同

陶器制胎原料中含铁量较高，一般呈红色、褐色或灰色，且不透明；瓷器胎色为白色，具透明或半透明性。

  3.釉料不同

陶器有不挂釉和挂釉的两种，挂釉的陶器釉料在较低的烧成温度时即可熔融。瓷器的釉料有两种，既可在高温下与胎体一次烧成，也可在高温素烧胎上再挂低温釉，第二次低温烧成。

  4.烧成温度不同

因制胎材料的关系，陶器的烧制温度一般在700～1000℃，瓷器烧制温度一般在1200℃以上。

  5.总气孔率不同

总气孔率是陶瓷致密度和烧结度的标志，包括显气孔率和闭口气孔率。普通陶器总气孔率为12．5％～38％；精陶为12％～30％；细炻器（原始瓷）为4％～8％；硬质瓷为2％～6％。

  6.吸水率不同

这是陶瓷烧结度和瓷化程度的重要标志，指器体浸入水中充分吸水后，所吸收的水分重量与器体本身重量的比例。普通陶器吸水率都在8％以上，细炻器为0．5％～12％，瓷器为0～0．5％。

  7.坚硬程度不同

陶器烧成温度低，坯体并未完全烧结，敲击时声音发闷，胎体硬度较差，有的甚至可以用钢刀划出沟痕。瓷器的烧成温度高，胎体基本烧结，敲击时声音清脆，胎体表面用一般钢刀很难划出沟痕。

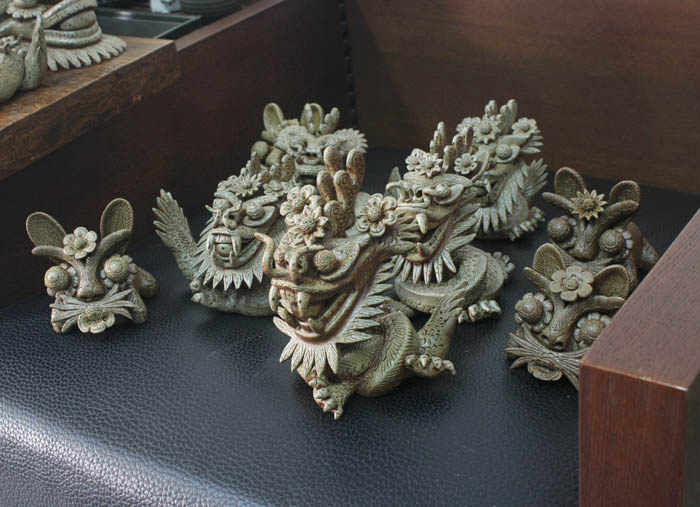

陶制民俗陶花

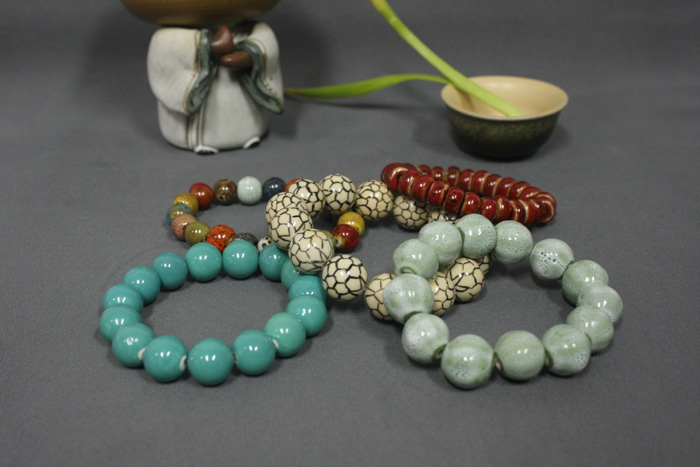

瓷制手链
